Stejná situace nastává u rovinnosti podlahy pod dvoumetrovou latí, u vybočení hrany sloupu i u osazení prvku, který má sednout do předepsané polohy. Naměřená hodnota sama o sobě nic neříká, dokud ji nepřevedete do tvaru, který má váš protokol, a dokud ji neporovnáte se správným limitem. Evaluátor geometrických odchylek tohle dělá za vás a dělá to deterministicky, takže výsledek obhájíte.
Co se z naměřené odchylky dá spočítat?

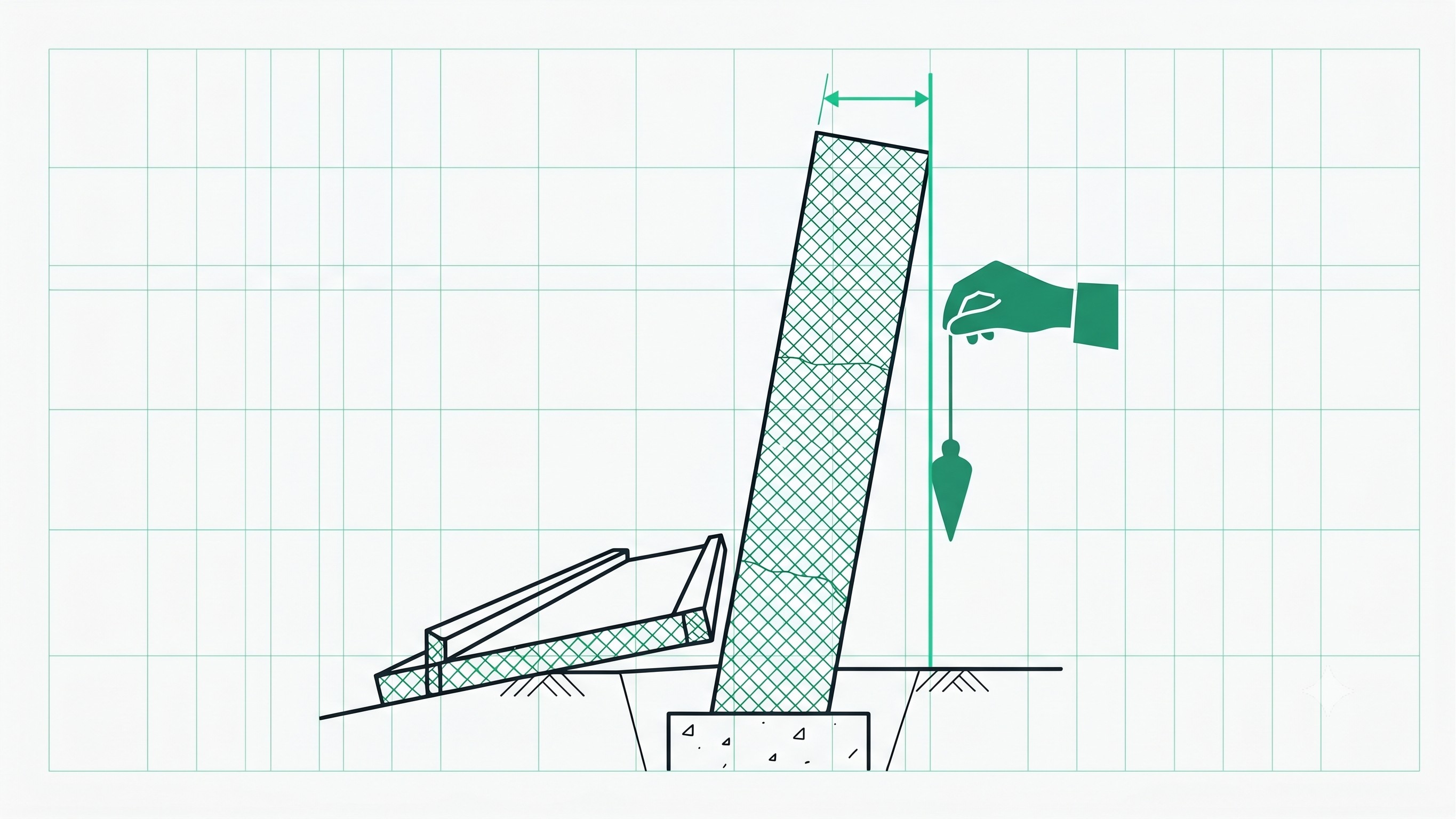

Nástroj nepřebírá roli normy, dělá geometrii, kterou norma mlčky předpokládá, že umíte spočítat. U svislosti, rovinnosti a přímosti vezme naměřenou odchylku a referenční délku nebo výšku a vydá tutéž odchylku v milimetrech, v milimetrech na metr a jako poměr 1 : n. Právě poměr je to, co dává číslu smysl napříč různě vysokými prvky, protože náklon deseti milimetrů znamená na tři metry vysoké stěně něco jiného než na metr vysokém parapetu. U polohy a soustřednosti složí odchylku ve dvou kolmých osách do jedné radiální hodnoty přes odmocninu ze součtu druhých mocnin a doplní průměr tolerančního pole jako její dvojnásobek.
Odkud vzít mezní hodnotu, když je norma placená?
Mezní hodnoty geometrických odchylek staveb leží v placených technických normách a ty se zásadně neopisují. Kalkulačka proto žádné normové tabulky neobsahuje a limit zadáváte vy, ze své projektové specifikace, ze smlouvy o dílo nebo ze své licencované normy. Veřejnou kotvou pro geometrické požadavky na stavby je vyhláška číslo 146/2024 Sb. o požadavcích na výstavbu, účinná od prvního července 2024, která nahradila dřívější vyhlášku 268/2009 Sb. Pokud projektová specifikace neurčí třídu tolerance výslovně, uplatní se podle ČSN EN 13670 třída 1, tedy normální tolerance. Tahle jediná věta zachrání víc reklamací než cokoli jiného, protože spousta sporů vzniká přesně tam, kde si strany myslely, že platí přísnější třída, kterou ale nikdo do specifikace nenapsal.
Kde se při porovnání s limitem nejčastěji chybuje?
Výsledek se čte zleva. Velké číslo je naměřená odchylka, pod ním vidíte přepočet na metr a poměr, a jakmile doplníte mezní limit, kalkulačka rovnou napíše PROŠLO nebo NEPROŠLO i s tím, kolik milimetrů zbývá do limitu nebo o kolik je překročen. Nejčastější chyba na stavbě není ve výpočtu, ale v tom, co se s čím porovnává. U polohy se zaměňuje radiální odchylka s průměrem tolerančního pole, takže si pohlídejte, kterou z těch dvou hodnot vaše specifikace předepisuje. U svislosti se zase porovnává holý milimetr bez ohledu na výšku prvku, přestože limit je často vázaný na referenční délku.
Kontrola odchylek na stavbě
A když je byt už hotový?
V hotovém bytě se mění hlavně to, o čem se dá ještě jednat. Jak se rovinnost podlah a stěn měří a zapisuje při inspekci před koupí, je popsané zvlášť.
Pokud řešíte geometrickou přesnost komplexně, navazuje na tento nástroj rovinnost podlahy měřená latí a klínem, kalkulačka geometrie schodiště a kalkulačka sklonu rampy. Společně pokrývají to, co technický dozor na stavbě měří nejčastěji, a drží stejnou logiku, takže výsledky z nich poskládáte do jednoho přejímacího protokolu bez ručního přepočítávání.
Ing. Otakar Hobza, stavební a technický dozor
