Stavební výška sprchového žlabu je výška, kterou žlab potřebuje v podlaze. TECE, Geberit, ACO a Alcadrain ji měří každý k jiné rovině, a čísla z katalogů proto nejde porovnat, dokud je nepřevedete na jednu: od spodku tělesa po hotovou dlažbu u odtoku.

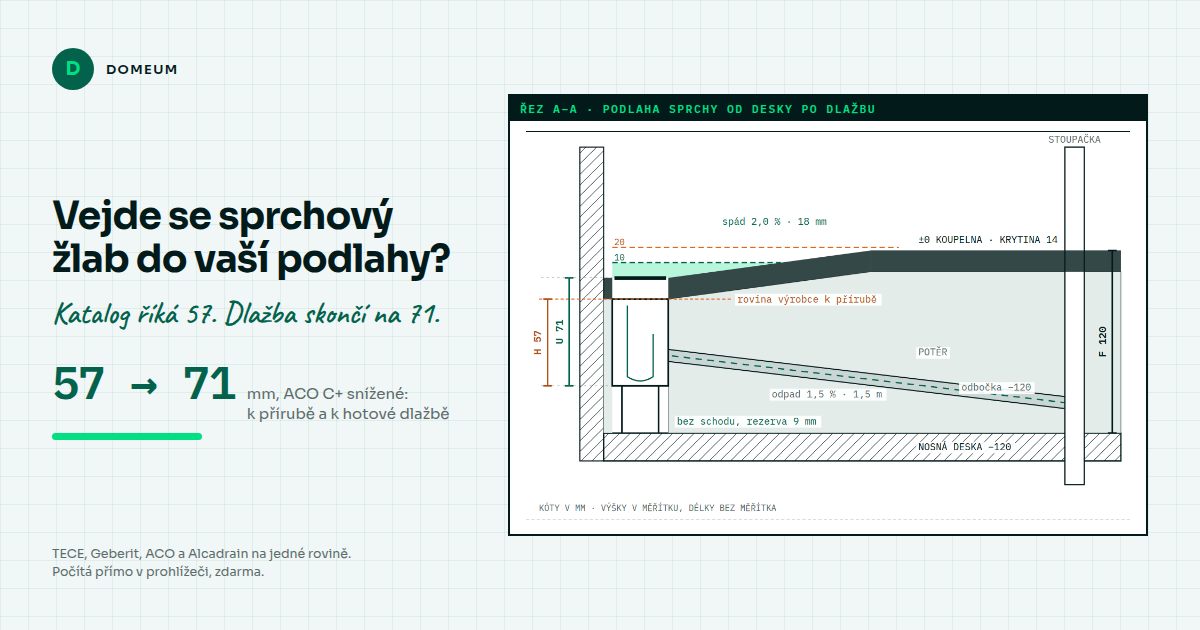

Snížené těleso ACO ShowerDrain C+ má v katalogu 57 mm. Ultranízký odtok TECEdrainline má 68,5 mm. Kdo porovná jen tato dvě čísla, koupí ACO jako nižší. Po převodu na jednu rovinu vyjde ACO na 71 mm a TECE na 68,5 mm, protože ACO měří k přírubě a TECE až k hotové dlažbě. Rozdíl 14 mm tvoří rámeček a dlažba nad přírubou.
Čtyři výrobci, čtyři roviny
TECEdrainline udává výšku od spodní hrany odtoku po horní hranu žlabu. Horní hrana žlabu lícuje s dlažbou, takže číslo už obsahuje krytinu, se kterou TECE počítá: nejméně 15 mm včetně hydroizolace a lepidla. Tentýž výrobce měří profil TECEdrainprofile a vpusť TECEdrainpoint S k horní hraně potěru nebo k přírubě a krytinu nad tím je potřeba přičíst.
Geberit u žlabů CleanLine a vpustí CleanPoint uvádí výšku mazaniny u vtoku. Je to vzdálenost od hrubé desky k povrchu potěru v místě vtoku, bez dlažby a bez spádu. K 90 mm standardní soupravy se proto přičítá krytina, při 15 mm vyjde 105 mm k hotové dlažbě.
ACO ShowerDrain C+ měří od podkladu k horní hraně příruby, která leží v rovině potěru. Nad přírubou je rámeček vysoký 12 mm a dlažba má podle katalogu končit o 1 až 2 mm výš. Standardní těleso tak z 80 mm vyjde na 94 mm, snížené z 57 mm na 71 mm.
Alcadrain měří od dna sifonu k izolačnímu límci a totéž číslo nazývá nejmenší tloušťkou betonu, protože se žlab betonuje do výšky límce. Nad límcem je okraj 15 mm. APZ101 Low má 55 mm k límci a 70 mm k hornímu okraji.
| Výrobce a typ | V katalogu | Měřeno k | K hotové dlažbě |
|---|---|---|---|
| TECEdrainline, ultranízký odtok | 68,5 mm | hotové dlažbě | 68,5 mm |
| Alcadrain APZ101 Low | 55 mm | izolačnímu límci | 70 mm |
| ACO ShowerDrain C+, snížené těleso | 57 mm | přírubě | 71 mm |
| Geberit CleanLine, nízká souprava | 65 mm | povrchu potěru u vtoku | 80 mm |
| ACO ShowerDrain C+, standardní těleso | 80 mm | přírubě | 94 mm |
| Alcadrain APZ1 | 85 mm | izolačnímu límci | 100 mm |
| Geberit CleanLine, standardní souprava | 90 mm | povrchu potěru u vtoku | 105 mm |
| TECEdrainline, standardní odtok | 120 mm | hotové dlažbě | 120 mm |
Poslední sloupec je výpočet s krytinou 15 mm, u ACO 14 mm. Katalogová čísla jsou ověřená 25. 9. 2026 v aktuálních katalozích a montážních návodech výrobců. Když si dva dokumenty jednoho výrobce odporují, kalkulačka počítá s horší hodnotou.
K odtoku se přičítá odpad, spád a vrstvy
Výška odtoku je jen část součtu. Těleso stojí na nosné desce, z bočního hrdla vede odpad ke stoupačce a potrubí musí po celé délce klesat. Dno odbočky na stoupačce je v rekonstrukci pevný bod. Když leží na úrovni desky a odpad je dlouhý 1,5 m se spádem 1,5 %, klesne potrubí o 22,5 mm. ACO kreslí v montážních návodech spád odpadu kolem 1,5 %, platí ale projekt. Dno hrdla proto musí ležet aspoň 22,5 mm nad deskou.
U ultranízkého odtoku TECE je dno hrdla jen 5 mm nad spodkem tělesa, takže se těleso musí zvednout o 17,5 mm. Tohle zvednutí výrobci do svých čísel nezapočítávají. TECE ho ve svém schématu skladby podlahy nechává jako samostatnou výšku bez čísla.
Podlaha sprchy pak stoupá od odtoku ke vstupu. Při spádu 2 % na 900 mm leží vstup o 18 mm výš než rošt. ACO v katalogu uvádí jako osvědčené spády 1,5 až 2 %, Geberit 1 až 2 % a TECE nejméně 1 %.
Zbývají vrstvy, které se nesmí ztenčit. Pod plovoucím potěrem leží kročejová nebo tepelná izolace a potěr nad ní nesmí být tenčí, než uvádí technický list. Baumit u spádového potěru FlexBeton Speed uvádí 15 mm, když je spojený s podkladem přes kontaktní můstek, a 45 mm na izolaci nebo na oddělovací vrstvě.
Když se žlab nevejde, je lákavé z těchto vrstev ubrat. Kalkulačka to nepřipustí: dlažba u odtoku musí ležet nad deskou aspoň o tloušťku izolace, nejmenšího potěru a krytiny.
Příklad z bytu v panelovém domě: podlaha 120 mm od desky po hotovou dlažbu, odpad 1,5 m ke stoupačce s odbočkou na úrovni desky, spád sprchy 2 % na 900 mm a potěr spojený s deskou. To je nejtenčí možná skladba, v bytovém domě ale akusticky nevhodná, protože přenáší kročejový hluk. Standardní TECEdrainline se 120 mm vyjde se schodem 18 mm. Ultranízký odtok téhož výrobce vyjde s rezervou 16 mm a nízká souprava Geberit s rezervou 12 mm.
Žádný odtok s uzávěrkou 50 mm a bočním hrdlem v této podlaze nevyjde s rezervou, nejblíž je standardní Geberit, který vyjde „na hraně“ se schodem 9 mm. Všechna čísla příkladu jsou výpočet kalkulačkou a platí jen tehdy, když sondy potvrdí zadanou tloušťku podlahy a výšku odbočky.
Sprcha bez schodu vede k nejnižšímu odtoku
Kdo chce sprchu bez schodu v tenké podlaze, skončí u nízkého odtoku. Nízké odtoky mají zápachovou uzávěrku 25 až 30 mm místo 50 mm a menší průtok. Výrobci u nich uvádějí 0,4 až 0,6 l/s při 20 mm vody nad roštem, u standardních odtoků 0,6 až 0,9 l/s.
Uzávěrka nepustí zápach z kanalizace do koupelny, protože v ní stojí voda. Sloupec 25 mm vody vyrovná podtlak asi 245 Pa, sloupec 50 mm asi 490 Pa (výpočet z hustoty vody a výšky sloupce). Podtlak v odpadu vzniká, když stoupačkou proteče voda z vyšších pater. Mělká uzávěrka také dřív vyschne, když se sprcha několik týdnů nepoužívá. V obou případech jde z odtoku zápach z kanalizace.
TECE u odtoků se sníženou uzávěrkou doporučuje, aby se účastníci stavby na jejich nasazení předem písemně dohodli. Geberit v prohlášení z února 2026 uvádí, že jeho tělesa s uzávěrkou 30 mm lze použít v budovách do 8 podlaží a s odpadním potrubím do 24 m.
Druhá věc je voda u vstupu. Výrobci měří průtok při hladině 10 a 20 mm nad roštem. Vstup sprchy bez schodu leží nad roštem jen o spád krát délku, v příkladu o 18 mm. Když výrobce dokládá potřebný průtok až při 20 mm vody, voda při plném proudu dosáhne na vstup dřív, než ji odtok odvede.
ACO to v katalogu uvádí samo: při hladině 5 mm nad roštem a spádu kolem 2 % sahá voda asi 250 mm do sprchy.
Kalkulačka proto porovnává průtok hlavice s údajem výrobce při hladině, kterou vstup udrží, a když výrobce údaj nedává, napíše „nevím“. Nízká souprava Geberit z příkladu se do podlahy vejde, jenže Geberit udává průtok 0,4 l/s jen při 20 mm vody a vstup leží 18 mm nad roštem. Průtok své hlavice zjistíte kbelíkem: litry, které nateče za 10 sekund, krát 6 dají průtok v litrech za minutu.
Senior, vozík a děti
Pro bezbariérovou sprchu platila do 30. 6. 2024 vyhláška 398/2009 Sb. Připouštěla výškový rozdíl podlahy a dna sprchového koutu nejvýš 20 mm, doporučovala spád nejvýš 1 : 50, tedy 2 %, do kanálku podél stěny a stanovila sklopné sedátko ve výšce 460 mm a vodorovné madlo ve výšce 800 mm nad podlahou.
Dnes požadavky na bezbariérové užívání určuje § 29 vyhlášky 146/2024 Sb., který odkazuje na ČSN 73 4001. Ta je placená a její hodnoty tu neuvádíme. Na rodinné domy se povinně nevztahuje. Čísla ze zrušené vyhlášky kalkulačka ukazuje jako orientační údaj s datem, ne jako splnění předpisu.
Baterii pro člověka, který se sprchuje vsedě, umísťují výrobci bezbariérového vybavení do výšky 850 mm nad hotovou podlahou. Uvádějí to HEWI, FRELU i TECE s odkazem na německou normu DIN 18040. TECE u ultranízkého odtoku drainline píše, že není vhodný pro invalidní vozíky, protože nad sifonem nezbude dost stěrky.
I u baterie se měří k různým rovinám. Hansgrohe kótuje své sprchové sloupy od dna sprchové vaničky, na výkresu sloupu Crometta leží dno vaničky asi 130 mm nad podlahou. Schell měří od hotové podlahy. Rozdíl mezi osou baterie 1 100 mm u Hansgrohe a 1 200 mm u Schellu proto může být z velké části rozdíl roviny.
Ve sprše bez vaničky je stojnou plochou dlažba ve spádu, při 2 % na 1 200 mm leží u žlabu o 24 mm níž než u vstupu. Instalatér proto potřebuje výšky od metrové rysky, ne od podlahy.
Pro děti výšku baterie neuvádí žádný předpis a nenašli jsme ji ani v podkladech Hansgrohe, Grohe, Schell, HEWI, Sapho a Novaservis. Vyhláška 160/2024 Sb. pro mateřské školy požaduje sprchy, do kterých děti vstoupí bez cizí pomoci, a termostatickou armaturu mimo dosah dětí, nebo baterie s omezením nejvyšší teploty (příloha 1, body 2 a 3). Schell pro sprchy v mateřských školách doporučuje omezit teplotu na 38 °C.
V rodině dává smysl tyč s posuvným držákem sprchy, který si dítě i dospělý nastaví sami, a baterie s omezením teploty.
Panelový dům a dřevěný strop
V panelovém domě je deska pod koupelnou nosný panel. Snížit ho pod sprchou nebo provrtat pro svislý odtok znamená zásah do nosné konstrukce. Potřebujete statika a souhlas společenství vlastníků. Svislý odtok navíc vede do bytu pod vámi. Kalkulačka v bytovém domě snížení desky nenabízí a svislý odtok řadí na konec.
V bytovém domě jde také o kročejový hluk. Potěr spojený s deskou bez izolace přenáší kročejový hluk do bytu pod vámi a těleso položené přímo na desku přeruší izolaci pod potěrem. Akustická podložka pod tělesem, například TECE Drainbase se 6 mm, přidá výšku, kterou je nutné započítat.
U dřevěného trámového stropu se potěr klade jen jako plovoucí nebo na oddělovací vrstvu (Baumit, technologický předpis 2026) a snížení pod sprchou znamená zásah do trámů. Kalkulačka ho proto nepočítá.
Co dělat, když se žlab nevejde
Kalkulačka ukáže, co bere nejvíc výšky, a podle toho spočítá, co pomůže. Když nejvíc výšky bere odpad, pomůže posunout odtok blíž ke stoupačce. Když ji bere samotný odtok, pomůže nižší typ, s mělčí uzávěrkou a menším průtokem. Schod jde přesunout z okraje sprchy ke dveřím tak, že se zvedne podlaha celé koupelny. V rodinném domě s betonovou deskou přichází v úvahu snížení desky pod sprchou, které navrhuje statik. Snížení ale nepomůže, když výšku určuje odbočka na stoupačce.
Odtok ve stěně výšku podlahy neušetří. Geberit CleanWall má výšku mazaniny u vtoku 90 mm s uzávěrkou 50 mm a 65 mm s uzávěrkou 30 mm, stejně jako žlab CleanLine, protože jeho hrdlo leží pod povrchem potěru.
Před objednáním žlabu udělejte dvě sondy. U odtoku změřte tloušťku podlahy až na nosnou desku, u stoupačky výšku dna odbočky nad deskou. Čísla z projektu kalkulačka počítá jako odhad a stav „s rezervou“ z nich nevyjde.
Vejde se sprchový žlab do vaší podlahy?
Kalkulačka převede výšku 21 odtoků TECE, Geberit, ACO a Alcadrain na jednu rovinu, případně hodnotu, kterou opíšete z návodu svého výrobku. Sečte desku, těleso, odpad ke stoupačce, spád a vrstvy, ukáže rezervu nebo schod v řezu podlahou a řekne, jestli voda zůstane ve sprše. Výšková karta pro instalatéra a obkladače převede výšky baterie, tyče a sedátka na kóty od metrové rysky. Kalkulačka počítá přímo v prohlížeči, nic se nikam neodesílá a je zdarma. Další nástroje najdete na přehledu kalkulaček Domeum.
Z čeho to vychází
Katalogová čísla jsou z dokumentů výrobců ověřených 25. 9. 2026: TECE, Seznam sortimentu 2026, Geberit, katalog 2026/2027, Geberit, prohlášení k uzávěrce 30 mm, ACO ShowerDrain, katalog 2025 a Alcadrain, Sprchové žlaby 1/2026. Výšky baterie jsou z plánovacích podkladů Hansgrohe, Schell, Grohe, HEWI a FRELU, nejmenší tloušťka potěru z technologického předpisu Baumit platného od 1. 1. 2026.
Předpisy: vyhláška č. 146/2024 Sb., vyhláška č. 398/2009 Sb., která platila do 30. 6. 2024, a vyhláška č. 160/2024 Sb.. Hodnoty z placených norem ČSN tu neuvádíme. Kde norma číslo má a veřejný předpis ne, je z toho v kalkulačce vstupní pole a hodnotu si opíšete ze svého podkladu.
